[貼圖] 世界上最大的基洛夫級巡洋艦 (附圖加影片,重新整理)

[貼圖] 世界上最大的基洛夫級巡洋艦 (附圖加影片,重新整理)

基洛夫(Kirov)級“彼得大帝”號

俄海軍基洛夫級核動力導彈巡洋艦



俄羅斯基洛夫級重型導彈巡洋艦由位於彼得堡市的波羅的海造船廠建造。這是一艘巨大的核動力艦艇,是二戰結束後世界上建造的最大的巡洋艦。基洛夫(Kirov)級可以稱為“海上武庫”,艦載幾乎涵蓋所有海上作戰武器系統。提供艦隊防空和反潛,與敵方大型水面艦艇交戰,包括打擊大型航空母艦的能力。

基洛夫級重型巡洋艦總共計劃建造五艘,最後一艘因經費等諸多原因取消。首艦“烏沙科夫海軍上將”號1980年12月30日服役;第二艘“拉扎耶夫海軍上將”號1984年10月31日服役;第三艘“納希莫夫海軍上將”號1988年12月30日服役;第四艘“彼得大帝”號1998年4月18日服役。首艦突出反潛能力;後繼三艘則強化防空性能,前蘇聯為之配套大量各型先進防空導彈,而且在世界上率先採用垂直髮射模式;第四艘“彼得大帝”號,被稱為前蘇聯海軍的顛峰之作,裝備當時最先進的、最完整的作戰資訊系統、通信系統、武器系統、感測器系統和電子戰系統等,具有超強大的綜合作戰能力。

目前,僅僅“納希莫夫海軍上將”號和“彼得大帝”號保持作戰能力,服役于俄海軍北方艦隊。

一、基洛夫級重型巡洋艦的基本情況

標準排水量:19,000噸;滿載排水量:26,396噸;最高航速:31節;艦體尺寸:長度251.2-252米,寬度28.5米,艦高9.0-10.33米;全體人員:727。

艦載電子系統:作戰資訊中心;無線通信系統;衛星通信系統;反艦導彈發射控制;反潛火箭發射控制系統;監視雷達系統;低飛和水面目標捕獲雷達;2部防空導彈系統火控雷達;4部近防火炮火控雷達;2部導航雷達;有源和無源聲納系統;電子戰系統;誘騙投放系統;二座PK-2誘騙火箭發射裝置,備彈400枚。

二、基洛夫級重型巡洋艦反艦和反潛系統

1、SS-N-19遠程反艦導彈系統

基洛夫級艦載“花崗岩”(Granit)遠程反艦導彈系統,因為威力巨大,北約組織命名為SS-N-19“海難”(Shipwreck),二十枚SS-N-19導彈安裝在上甲板,呈一個60°仰角。

SS-N-19是前蘇聯第三代反艦導彈,採用火箭衝壓發動機推進的大型超聲速反艦導彈。SS-N-19的全長10.5米,重量6.98噸,可從垂直髮射器發射,最大射程為500-550公里,最高飛行速度1.6馬赫,可裝備500kT當量核戰鬥部或750公斤高爆戰鬥部。SS-N-19採用慣性/指令修正/主動雷達制導,進行超視距攻擊可利用衛星或艦載的Ka-25直升機的數據鏈進行中繼制導。

在當時SS-N-19非常先進,在發射之後不用艦艇控制。在多枚“波紋-發射”飽和攻擊模式中,首枚引導導彈依照一條高飛行軌跡率先飛向作戰目標,而其他後繼導彈則靈活的採用低高度飛行軌跡來增加隱蔽性。如果引導導彈被攔截,那其他的導彈自動地擔任引導角色。

2、AK-130 DP多用途雙管艦炮

基洛夫級配備一門130毫米AK-130DP多用途雙管艦炮(首艦為2座100毫米單管艦炮),備彈840發。火炮系統主要由一台火控電腦為基礎連同一部多波段雷達、一套電視和光學目標瞄準器;另外,艦炮上安裝一套Kondensor光學瞄準器單元。艦炮連接到雷達控制系統在遙控操作介面能完全自動化,也能使用瞄準器單元人工操作。AK-130DP多用途雙管艦炮射程22公里,而且最大的發射速度是35發/分鐘,也能用於支援防空射擊和對陸攻擊。

3、SS-N-14和SS-N-16反艦/反潛垂直髮射導彈系統

首艦“烏沙科夫海軍上將”號配備SS-N-14反艦/反潛兩用導彈。反潛射程55公里、反艦射程35公里,可內裝多款魚雷、核戰鬥部或500千克高爆戰鬥部,首艦“烏沙科夫海軍上將”號垂直髮射安裝在艦艏,共有14枚。後繼三艘改用SS-N-16反潛導彈,採用慣性制導系統,最大射程約45公里,由艦艇上的2座5聯裝533毫米魚雷發射器來發射,取消了垂直髮射裝置,備彈20枚。

4、艦載反潛魚雷和反潛火箭

基洛夫級反潛系統主要由艦載反潛武器系統和艦載直升飛機機載反潛武器系統組成。

基洛夫級裝備2座5聯裝533毫米魚雷發射管;後甲板艦載二座2座6管RBU1000反潛火箭發射器,射程1,000米,備有102枚火箭;另一座設置於艦艏,首艦“烏沙科夫海軍上將”號配備的是12管的RUB6000,射程6,000米;後繼三艘改用10管的RBU12000,射程12,000米,這些反潛火箭構成艦艇上近距反潛武器。

三、基洛夫級重型巡洋艦防空系統

1、SA-N-6“雷聲”中遠程垂直髮射防空導彈

基洛夫級艦載SA-N-6中程防空導彈系統,使用十二套發射裝置,共備彈96枚。

SA-N-6防空導彈是陸基S-300F防空導彈艦載型。SA-N-6是世界上第一種艦載防空導彈垂直髮射系統,比美國領先了5年左右。基本型採用的導彈為5V55/48N6,單級固體燃料火箭推力、長度7米,彈徑45釐米、發射重量1,480公斤,射程90公里,最大高度25,000米,最大速度約4-5馬赫。採用冷發射技術,安全距離25米時開啟發動機,此時速率約30到40米/秒。導引方式類似美國標準-2型追蹤制導(TVM)模式,導彈到末段才開始接收導引雷達之導引。戰鬥部為破片殺傷式,有20,000個2克破片。據西方推測具有一定反彈道導彈能力。

另外有可能配備威力更大的新型RIF-M“裏夫”遠程防空導彈系統,是陸基S-300PMU-1的艦載型。彈體改為48N6E,發動機推力更大,導彈最大速度6馬赫,射程120公里。長度7.3米,彈徑51.5釐米,戰鬥部為20,000個4克破片。除了彈體性能的提升外,S-300PMU1在自動化等方面也大大的提升,使得操作更為簡便。還具有資訊傳遞功能,當導彈尋的雷達啟動後,能將“看到”的空域傳給母艦。具有一定的反彈道導彈能力。

2、俄羅斯SA-N-9“長手套”中程防空導彈

基洛夫級從第二艘“拉扎耶夫海軍上將”號開始裝備SA-N-9垂直髮射近程防空導彈,在艦體前、後段各設有2座垂直髮射裝置,共備彈128枚,

SA-N-9近程防空導彈屬俄羅斯新型防空導彈,用於取代SA-N-4艦空導彈。導彈射程45公里,飛行速度2馬赫,戰鬥部重15公斤,採用指令制導和主動雷達制導,採用六聯裝垂直髮射裝置和“十字劍”火控系統。

3、SA-N-4“壁虎”近程防空導彈

基洛夫艦載SA-N-4近程防空導彈採用傳統發射方式,2座雙聯發射裝置裝備在艦體兩側位置,共備彈40枚。導彈射高25-5,000米,射程1.2-10公里。SA-N-4近程防空導彈系統能自主操作,或者綜合進入艦船的戰鬥系統並且從艦載感測器系統下載目標數據。

4、AK-630M火炮近防系統

基洛夫級首艦“烏沙科夫海軍上將”號和第二艘“拉扎耶夫海軍上將”號裝備8座AK-630M型“葛特林”近防炮,備彈48,000發。

AK-630M火炮系統的最大射速為10,000發/分,射程500-5,000米。這在現役武器系統中射速是最高的。對付低飛的反艦導彈時最大射程為4,000米,對付輕型水面目標時最大射程為5,000米。初速900米/秒,重量1.8噸。裝備有雷達和電視探測及跟蹤系統。

5、卡什坦(Kashstan)防空導彈/艦炮近防系統

基洛夫級後兩艘近防系統用更先進的卡什坦防空導彈/艦炮近防系統來代替AK-630M火炮。共裝備6座。卡什坦防空導彈/艦炮系統由Tula儀器設計局提供。系統能夠對抗多種精確制導武器,包括反艦、反雷達導彈、航空炸彈、飛機、小型艦艇。

基洛夫級安裝二套命令模組和六套戰鬥模組。命令模組通過火控電腦綜合處理來自各個探測、跟蹤設備的目標信號自主操作,分配威脅數據和指定目標到戰鬥模組,並能針對每個目標自動選擇最佳交戰模式。戰鬥模組自動地使用雷達和電視探測系統追蹤目標,計算發射數據而且操作導彈和艦炮同目標交戰。全部系統能同時與六個目標交戰,每套戰鬥模組對應一個目標。每套戰鬥模組由跟蹤雷達、光電系統、制導雷達、2門6管30毫米AK-630火炮、8枚SA-N-11防空導彈、發射裝置和導彈再裝填裝置等設備組成。2門30毫米AK-630艦炮與8枚SA-N-11導彈安裝在同一基座上,兩者同時迴旋、俯仰,接收同一火控系統的控制資訊。SA-N-11防空導彈2具4聯裝,射程1,500~8,000米,射高5~3,500米,採用雷達與光學制導。SA-N-11防空導彈備彈192枚,AK-630火炮備彈24,000發。“卡什坦”反應時間為6.5秒;最大跟蹤距離為8.4千米;人員配置為5人。“卡什坦”的甲板使用面積為65平方米,整個系統全重19噸,只能安裝在大型艦船上。

四、基洛夫級重型巡洋艦的艦載直升飛機

基洛夫級龐大的身軀能容納三架Ka-27PL“螺旋”或Ka-25RT“激素”艦載直升飛機,機庫在艦尾甲板下,備有一座升降機。直升飛機裝備用於反潛戰使用的海面搜索雷達,聲納浮標、吊放式聲納和磁性異常探測器。Ka-27能夠配備魚雷、深水炸彈、水雷和火箭。Ka-27PL是Ka-25RT直升飛機的新型替換型號。

五、基洛夫級重型巡洋艦推進系統

船舶推進系統以核動力和蒸氣輪機組的一個結合為基礎。核動力由二座壓水核反應爐和二台輔助燃油加熱鍋爐組成;蒸氣輪機組安裝四台蒸氣輪機。總功率為150,000馬力。雙軸驅動兩部4葉片固定斜度螺旋漿。推進系統提供31節的一個全速。還安裝一套輪機發電機組:由四台3,000千瓦GT發電機組成。

俄羅斯基洛夫級重型導彈巡洋艦雖然戰鬥力驚人,對艦、對空、對潛均有遠、中、近三層火力,作戰覆蓋面廣,但體積過於龐大和造價昂貴,因此以後前蘇聯開始發展較小的常規動力光榮級導彈巡洋艦。“基洛夫”級的武器系統集中體現前蘇聯海軍當時最現代化的技術,一些已被世界各國海軍廣泛借鑒,被視為世界海軍艦艇發展史上的精典之作。

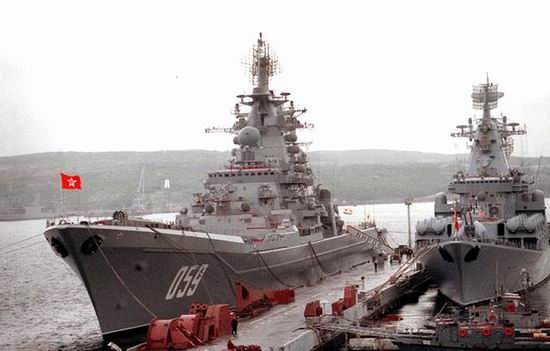

基洛夫級是世界上最大的巡洋艦(旁為光榮級)

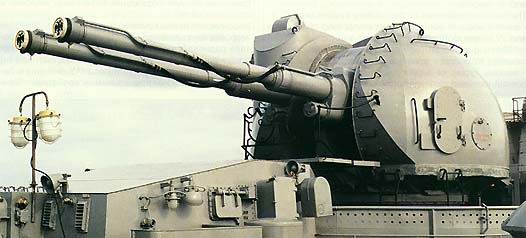

AK-130 DP多用途雙管艦炮


艦載防空導彈示意圖

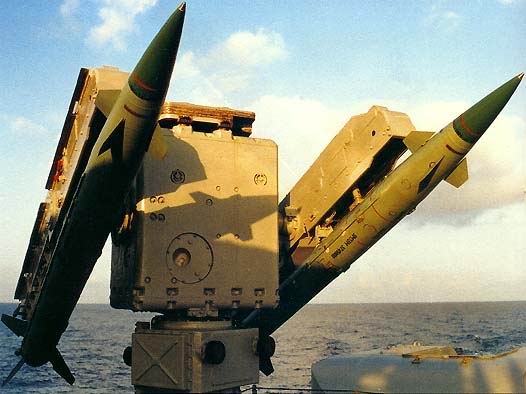

SA-N-4近程防空導彈

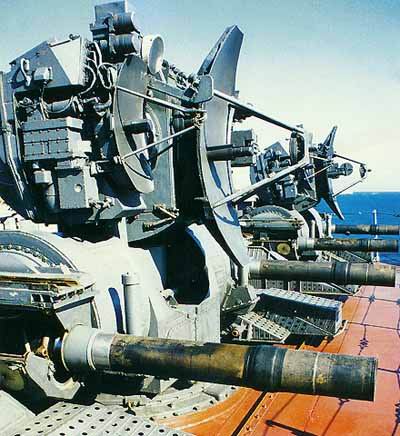

卡什坦近防系統


Ka-27艦載直升飛機

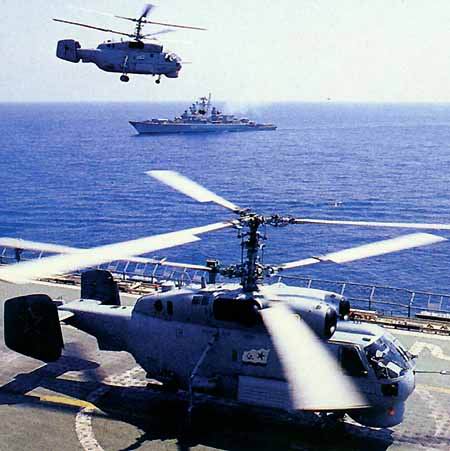

卡-25反潛直升機降落在基洛夫級甲板上


基洛夫級核動力導彈巡洋艦後甲板航拍圖


基洛夫級核動力導彈巡洋艦伏龍芝號



美國海軍P-3C反潛機跟蹤俄海軍基洛夫級核動力導彈巡洋艦

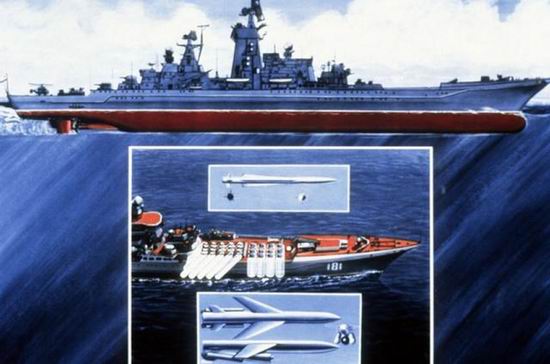

基洛夫級核動力導彈巡洋艦攜帶導彈數量巨大





俄海軍基洛夫級核動力導彈巡洋艦遠洋航行



基洛夫級載彈量和火力
空中俯瞰基洛夫級核動力導彈巡洋艦加裡寧號


基洛夫級核動力導彈巡洋艦發射超音速反艦導彈




為了與美國海軍全面抗衡,履行遠洋作戰使命,蘇聯在八十年代初建成了二戰後世界上最大的巡洋艦"基洛夫"級。該艦為蘇聯首級採用核動力推進的水面戰艦,滿載排水量24300噸,首次裝備了VLS系統和大量飛彈,並配有3架直升機,其噸位之大,火力之強,一度使各國海軍為之震驚。《詹氏防務周刊》將其定級為"戰鬥巡洋艦",是世界上威力最為強大的水面戰艦。
該級艦主要用於實施遠洋反艦、反潛和防空作戰。在作戰時,它主要充當海上編隊的核心力量,與其它艦隻共同組成飛彈巡洋艦編隊,遂行攻擊敵方戰鬥艦艇和破壞敵方交通線的任務。該級艦裝備各型飛彈近500枚,是美國載彈量最大的"提康德羅加"級飛彈巡洋艦的四倍,因此又有"武庫艦"的美稱。
作戰系統齊備 火力堪稱一絕
反艦:為20枚傾斜發射的超音速長程反艦飛彈。該彈射程450公里,速度1.6馬赫,有350千噸當量核裝藥和750千克高能裝藥兩種彈頭。,可以進行超視距對艦攻擊,以打擊美國的航艦編隊為主要任務。20個發射裝置可以多枚齊射,對敵艦進行飽和攻擊。當進行超視距攻擊時,該彈需要由本艦所載的Ka-25B艦載直升機進行中繼制導。另外,該艦還有一座雙聯130mm火炮,射程29千米,射速35-45發/分,彈頭重33.4千克,承擔輔助的對海、對空任務。
防空:該級艦防空火力空前強大,其配備型號之複雜在各國艦艇中絕無僅有。甲板下面共有12個飛彈的垂直發射箱,每箱備彈8枚,總計96枚。該系統可同時發射12枚飛彈,迎擊12個空中來襲目標。近程為SA-N-9VLS系統,共有2組。每組8個發射艙,每艙備彈8枚,總計備彈128枚。另外,該艦還有2座傳統的雙聯裝SA-N-4點防空飛彈起輔助作用。該彈射程15公里,速度2.5馬赫,全艦備彈40枚。如果來襲目標突破了上述三道防線,最後還有6座CADS-N-1近防系統進行終極攔截。該系統2座在前甲板,4座在後甲板。在一艘戰艦上裝備種類如此為多、數量如此龐大的防空武器,全世界艦艇家族中獨此一家。

基洛夫級巡洋艦一分鐘介紹短片



---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
難怪能跟美國匹敵只有蘇聯可惜瓦解太快了...這軍艦已經快航母一樣大了:Q ....真希望台灣有基洛夫級巡洋艦就好了:funk: :funk:
以後要等第三次世界大戰大陸武器能不能跟美國相匹...:L :L :L

[ ]
